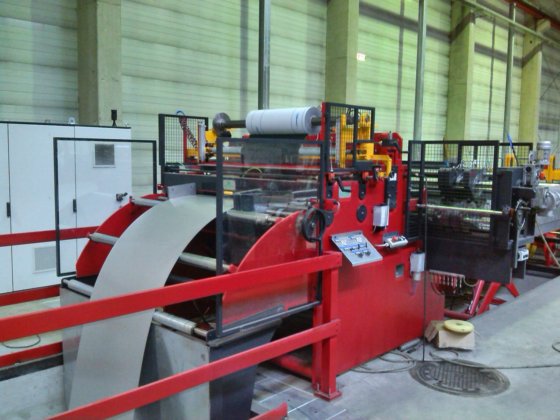

Nuova F&P 3mm "Combo" Line (New) #3458 in Thiene, Veneto, Italia

Tavolo da collezione vuoto doppio 4m+4m
Spessore minimo del materiale lavorabile: 0,6 mm
Resistenza alla trazione del materiale: fino a 450 N/mm2
Peso massimo della bobina in entrata e in uscita: 12 tonnellate
Diametro esterno bobina di ingresso max: 1500mm
ID bobina di ingresso: 508 mm e 610 mm
Diametro esterno bobina in uscita max: 1500mm
ID bobina di uscita: 610mm
Larghezza minima delle bobine tagliate: 115 mm
Numero massimo di bobine tagliate che possono essere prodotte con la linea: 9
Velocità massima della linea: 100 m/min a taglio-avvolgimento
--
DESCRIZIONE DELLA LINEA:
CARRO CARICO COIL
Completamente idraulico con capacità di 12 tonnellate, richiede una fossa a pavimento per il cilindro. La fossa è coperta da una protezione di sicurezza scorrevole.
Velocità di traslazione: 6 m/min.
SVOLGITORE
Tamburo mandrino a 3 segmenti sporgenti, i segmenti si espandono idraulicamente su cunei.
La rotazione del mandrino avviene tramite motore a corrente continua. Trasmissione tramite ingranaggi in bagno d'olio.
Diametro del mandrino: 480 mm ÷ 530 mm (580 mm ÷ 630 mm utilizzando piastrelle di gomma aggiuntive).
Peso massimo della bobina: 12 tonnellate.
- HOLD DOWN (SNUBBER ARM): con rulli motorizzati, azionati idraulicamente, installati sul telaio svolgitore.
- SLITTE: guide di scorrimento inferiori, che consentono lo spostamento dello svolgitore, azionate da un cilindro idraulico e controllate dall'operatore. Corsa: ~ 150 mm.
- CONTROLLO BORDO BOBINA, con fotocellula e servovalvola proporzionale.
PIASTRE PER CAPELLI ‘NON-STOP’
TAVOLA A DOPPIO INGRESSO, regolabile idraulicamente in altezza. TAVOLA SUPERIORE DI PRESSATURA.
GUIDE.
ALIMENTATORE A 2 RULLI; un rullo rivestito in gomma, uno in acciaio temprato e temprato. Diametro rulli: 128 mm.
RADDRIZZATRICE DI PRECISIONE con 11 rulli di lavoro, diametro 60 mm; 13 rulli intermedi, diametro 62 mm; rulli di supporto. Azionamento con motore a corrente continua. Regolazione dei rulli direttamente dal quadro elettrico principale.
La parte superiore della piastra si apre tramite rotazione, per consentire una più facile pulizia dei rulli.
Dopo la stiratura, il materiale forma un anello. Non è necessaria alcuna fossa nel pavimento.
La configurazione ‘NON-STOP’ impedisce che la striscia si fermi tra i rulli, evitando così segni sulla superficie del materiale.
DISPENSER DI FILM IN PVC
SEZIONE DI TAGLIO A MISURA E TAGLIO A FESSURA
ALIMENTATORE A RULLI ED ENCODER con due rulli rivestiti in gomma, diametro 120 mm. Motore di azionamento e posizionatore indipendenti.
CESOIA con due guide laterali regolabili
Le lame hanno quattro bordi taglienti e possono essere invertite fino a 3 volte, prima di dover essere riaffilate o sostituite.
Distanza tra le lame regolabile.
TAGLIERINA AUTOMATICA PROGRAMMABILE CNC con guide di ingresso e 8 teste di taglio, ciascuna testa con due lame circolari.
Le teste, muovendosi trasversalmente su viti, permettono di variare la larghezza delle bobine in tempi rapidissimi. Permettono di realizzare 9 strisce con larghezza minima di 115 mm e spessore di 3 mm, oppure 6 strisce + 2 rifili.
L'impostazione e il controllo del posizionamento delle teste sono automatizzati e controllati da CNC.
L'operatore imposta, tramite il pannello di controllo principale "touch-screen", le posizioni che ciascuna testa deve raggiungere. Può anche richiamare le "ricette" precedentemente memorizzate nella memoria di linea.
Il controllo fornisce automaticamente una sequenza corretta per gli spostamenti di tutte le teste di taglio, evitando "collisioni", sblocca automaticamente le teste e le sposta tutte nelle loro posizioni in modo da ottenere le larghezze di striscia desiderate.
Le teste vengono bloccate automaticamente "in posizione" tramite morsetti idraulici, che assicurano stabilità e precisione.
Anche la regolazione della distanza tra i coltelli è automatizzata.
AVVOLGITORI DI ROTTAMI
Capacità: 150 kg per ogni avvolgitore.
PICCOLO AVVOLGITORE AUSILIARIO
Con velocità variabile, regolabile dall'operatore; completo di piastra di spinta e tavolo a rulli inclinabile, ha una capacità di 400 kg e lo spessore massimo del materiale è di soli 1,5 mm.
Diametro del mandrino: 508 mm.
Quando non viene utilizzato, questo piccolo avvolgitore rimane fuori servizio.
TAVOLO DA COLLEZIONE DOPPIO VUOTO
Ogni tavolo è lungo 4 m e ha una capacità di 3 tonnellate. Un tavolo è fisso, l'altro può essere rimosso durante il taglio delle bobine.
CUSCINETTO DI TENSIONE A STRISCE / ROTOLI E CONTROLLO DEI BORDI
CUSCINETTO DI TENSIONE “FELTRO”
Corretto, posizionato all'ingresso del rinculo.
RULLI DI FRENATURA
Diametro 220 mm, con azionamento a motore a corrente continua.
CONTROLLO DEI BORDI
I rulli^ sono montati su un telaio oscillante.
Controllo dell'allineamento dei "colpi" durante il riavvolgimento, ottenuto tramite una fotocellula proporzionale di controllo sul bordo della bobina. Un sistema idraulico fa oscillare il gruppo frena-nastro, per correggere l'allineamento dei nastri sul riavvolgitore.
BRACCI SEPARATORI
- all'ingresso del circuito, dopo le teste di taglio;
- all'uscita del loop, davanti al tampone di tensione;
- e sul braccio del rinculo.
10 SEPARATORI A POSIZIONAMENTO AUTOMATICO con telai a bloccaggio/sbloccaggio idraulico. Completi di motore e visualizzatori magnetici di posizione.
I separatori vengono mossi in sincronia con le teste di taglio.
USCITA DALLA TABELLA per:
AVVOLGITORE “PRINCIPALE”
Con azionamento a motore a corrente continua.
L'albero del mandrino a sbalzo è in acciaio, prodotto senza alcuna "interruzione" sulla circonferenza esterna attorno alle tegole. Si espande idraulicamente.
Una PIASTRA DI SPINTA idraulica è installata sul riavvolgitore.
Capacità massima dell'avvolgitore: 12 tonnellate.
Larghezza massima della bobina: 1600 mm.
Diametro esterno massimo della bobina: 1500 mm.
Diametro interno bobina: 610 mm.
Il rinculo è inoltre dotato di un OVERARM CON SEPARATORI A MORSETTO RAPIDO^.
CARRO SCARICO COIL
Grazie alla corsa di salita/discesa idraulica, necessita di una fossa.
Capacità massima del veicolo 12 tonnellate.
Larghezza massima della bobina 1600 mm.
Corsa trasversale, circa 3000mm.
Corsa verticale, 700 mm.
Velocità di traslazione circa 6 m/min.
SCHEDA DI CONTROLLO E SCHEDA DI POTENZA
Un controllo numerico che riceve e visualizza i dati relativi a velocità, accelerazione, decelerazione, posizione delle teste di taglio, dimensione e numero di fogli/metri da tagliare, ecc.
Nella memoria è possibile memorizzare informazioni e impostare “ricette”.
Il display è di tipo "touch screen", con una rappresentazione grafica dell'intera linea. L'operatore può facilmente impostare i parametri, verificare la modalità di funzionamento della linea, inserire dati specifici, ecc.
Sul pannello sono presenti anche alcuni selettori per: avviare la linea, attivare “emergenze” o effettuare operazioni specifiche.
La linea è collegata al nostro servizio di assistenza tecnica clienti tramite un sistema di teleassistenza. Su richiesta e autorizzazione dell'utente, la connessione remota consente interventi immediati per impostare parametri, rilevare allarmi, controllare la produzione... senza interventi "sul posto".
